La spectrométrie de masse (MS) est une technique d'analyse permettant de déterminer les constituants moléculaires de gaz purs ou mélangés, de vapeurs, de liquides et même de solides. En bombardant l'échantillon avec un faisceau d'électrons, des ions sont générés et séparés en fonction de leur rapport masse/charge. Le spectre de masse qui en résulte est un tracé de l'intensité en fonction du rapport masse/charge.

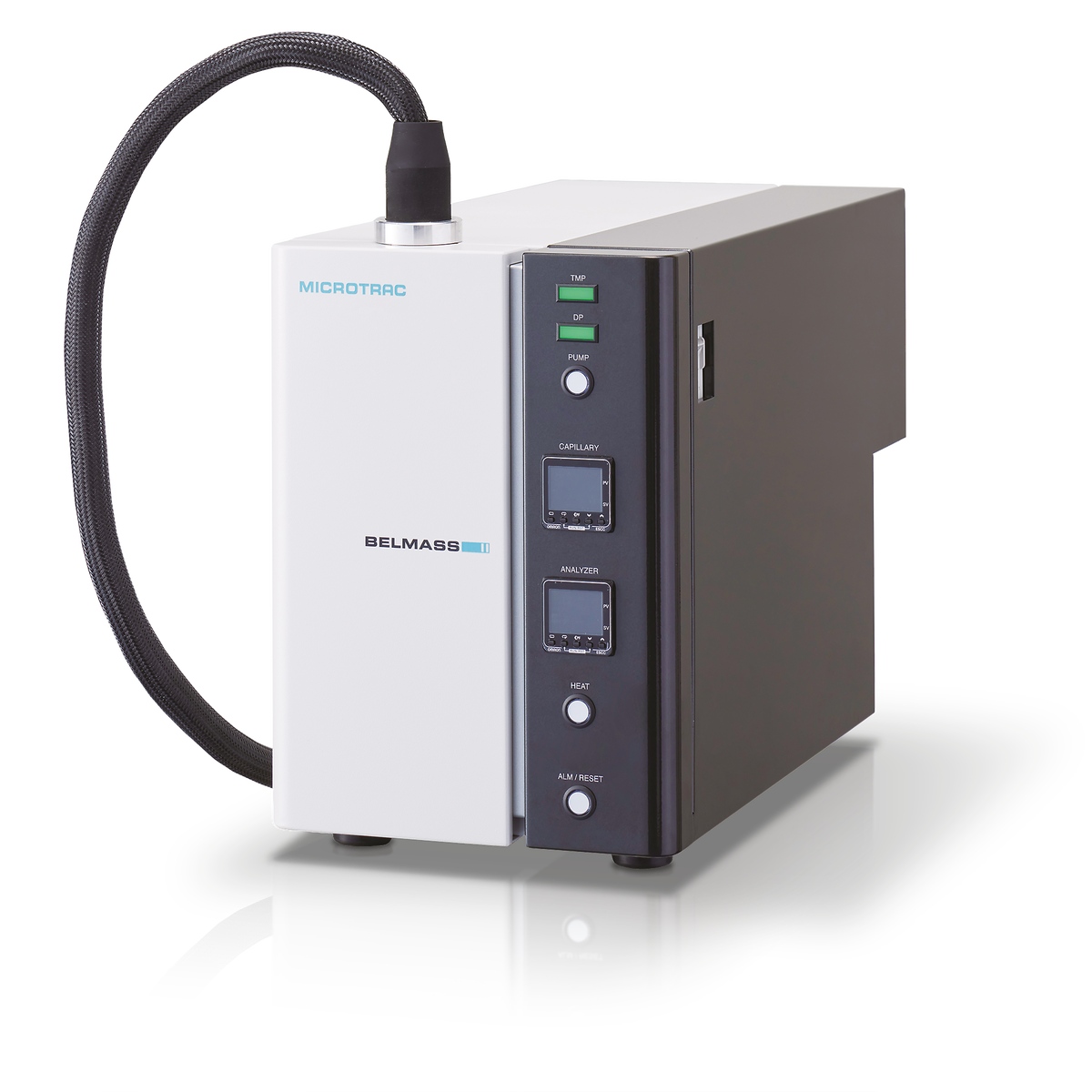

BELMASS II est un spectromètre de masse quadripolaire (QMS), un type d'analyseur de masse utilisé en spectrométrie de masse. En tant que quadripôle, il se compose de quatre tiges cylindriques disposées parallèlement les unes aux autres. En appliquant un champ électrique oscillant aux tiges, les ions sont séparés sur la base de la stabilité de leurs trajectoires en fonction de leur rapport masse/charge (m/z). Un multiplicateur d'électrons détecte les ions déviés. Le BELMASS II peut être combiné avec différents instruments. En particulier, en combinaison avec un BELCAT II, il peut fournir des informations importantes sur les espèces des gaz désorbés à partir de mélanges gaz/vapeur et sur leurs courbes de percée.
Le détecteur de masse est reconnu comme étant le détecteur le plus efficace pour l'analyse qualitative. Cependant, il est difficile d'obtenir un bon résultat quantitatif car il n'analyse qu'une petite quantité de gaz.
En sélectionnant les matériaux et les composants les plus appropriés, Microtrac a réussi à développer le spectromètre de masse BELMASS II avec une capacité quantitative élevée. Même le gaz ammoniac peut être analysé en utilisant un tuyau chauffé et une pompe à membrane sèche.
| 1. Sonde de détection | 2. Tuyau chauffant |
| 3. Analyseur de masse | 4. Pompe turbo moléculaire |
| 5. Pompe à membrane | 6. Jauge de vide |
Grâce au logiciel du BELCAT II, l'intensité du courant des différents composants est mesurée en continu, tandis que le début et la fin de la mesure peuvent être réglés dans une certaine plage de temps via une minuterie. Une mise à l'échelle linéaire, logarithmique et automatique est disponible pour l'axe vertical. Des données externes, telles que la température, peuvent être importées via une entrée de signal analogique, ce qui permet d'obtenir encore plus de détails. Pour une évaluation complète de la réaction catalytique, le spectromètre de masse BELMASS II peut être connecté à un analyseur de catalyseurs de la série BELCAT.

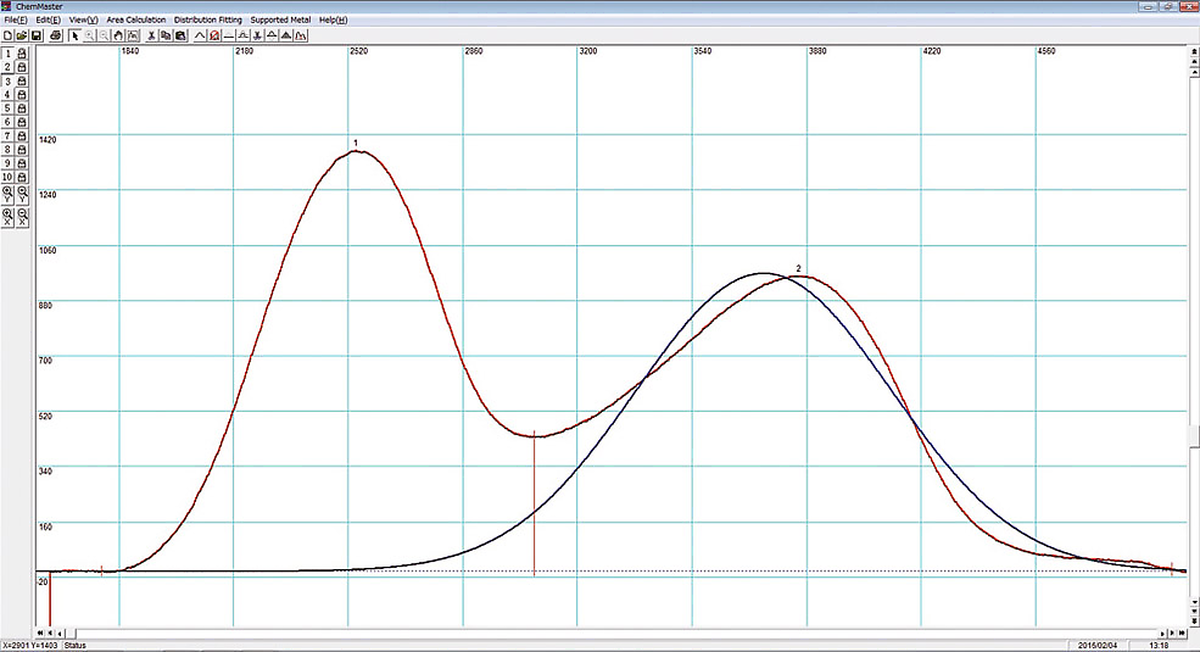

Le spectre de masse obtenu peut être analysé avec le logiciel ChemMaster II de Microtrac. Les principales caractéristiques de ce logiciel convivial sont les suivantes :
La quantité de chimisorption, le taux de dispersion du métal et d'autres propriétés peuvent être calculés automatiquement.
La combinaison du spectromètre de masse BELMASS II avec la série BELCAT permet d'évaluer plus en détail la réaction catalytique (TPRéaction). Le BELMASS II peut enregistrer la température de l'échantillon et convient à l'analyse thermique.
La consommation d'hydrogène et la production d'eau peuvent être observées en même temps.
En chauffant l'échantillon, m/z=18,28,44 peuvent être détectés.
Produits chimiques
matériaux des batteries
céramique
Pour trouver la meilleure solution à vos besoins de caractérisation des particules, visitez notre base de données d'applications
| Gamme de masse | 1-200 amu |
| Détecteur | Détecteur de Faraday / multiplicateur d'électrons secondaires |
| Limite de détection min | < 1ppm (dépendant du gaz) |
| Résolution | M/∆M≥2M |
| Scan speed | Auto, 0.01, 0.03, 0.1, 0.3, 1, 3, 10 sec / a.m.u |
| Sonde | Tube capillaire de 1/16 pouce |
| Température Max. de la sonde du renifleur dans le tuyau de chauffage | 200°C (SUS), 120°C (PEEK) (en option) |
| Vitesse de dosage du gaz | Approximately 0.6cc/min (at 1atm) |
| Pression du gaz | Pression atmosphérique (50-150kPa) |
| Raccordement de la ventilation | 1/4 inch one-touch connection |
| Nombre max. de canaux de mesure | 16 |
| Logiciel d'analyse | ChemMaster II: Affichage de l'image du spectre Calcul de l'aire Conversion en axe de température Calcul de la dispersion des métaux Distribution Fitting |
| Autres fonctions | Vérification du système Entrée analogique Conversion des données sauvegardées en CSV |
| Interface | RS232C |
| Entrée du signal analogique | 1 CH (DC0~10 V, principalement utilisé comme pour la température) |
| Dimensions (L x H x P) | 280 x 400 x 600 mm |
| Poids | 36 kg |
| Certifié CE | oui |
| Écrans recommandés | Écrans Full HD |
Dans le spectromètre de masse BELMASS II, les molécules de gaz sont ionisées dans la chambre d'ionisation et migrent à travers le filtre de masse quadripolaire vers le détecteur. Le filtre de masse est constitué de quatre tiges parallèles. Une tension haute fréquence avec une tension continue décalée est appliquée entre chaque paire de tiges opposées.
La tension appliquée affecte la trajectoire des ions. Seuls les ions ayant un certain m/z (rapport masse/charge) atteignent le détecteur à un certain rapport de tension. Les autres ions sont éjectés et entrent en collision avec les tiges. On obtient un spectre de masse en observant les ions qui passent à travers le filtre de masse quadripolaire en faisant varier les tensions aux bornes des tiges.
